Ich biete hier ein Modul für einen Servoantrieb an, welches mittels der beiden Taster den Servo stufenlos steuern kann. Dabei kann das Modul den Servo von 1 bis 179 Grad stufenlos drehen lassen und kann in jeder beliebigen Stellung verbleiben. Dieses Modul eignet sich hervorragend dafür, verschiedene Dinge auf der Modellbahnanlage zu bewegen. Man kann damit einen Wasserkran zum Drehen bringen, den Kran einer Bekohlungsanlage bewegen, andere Krananlagen, Tore öffnen und schließen und vieles mehr.

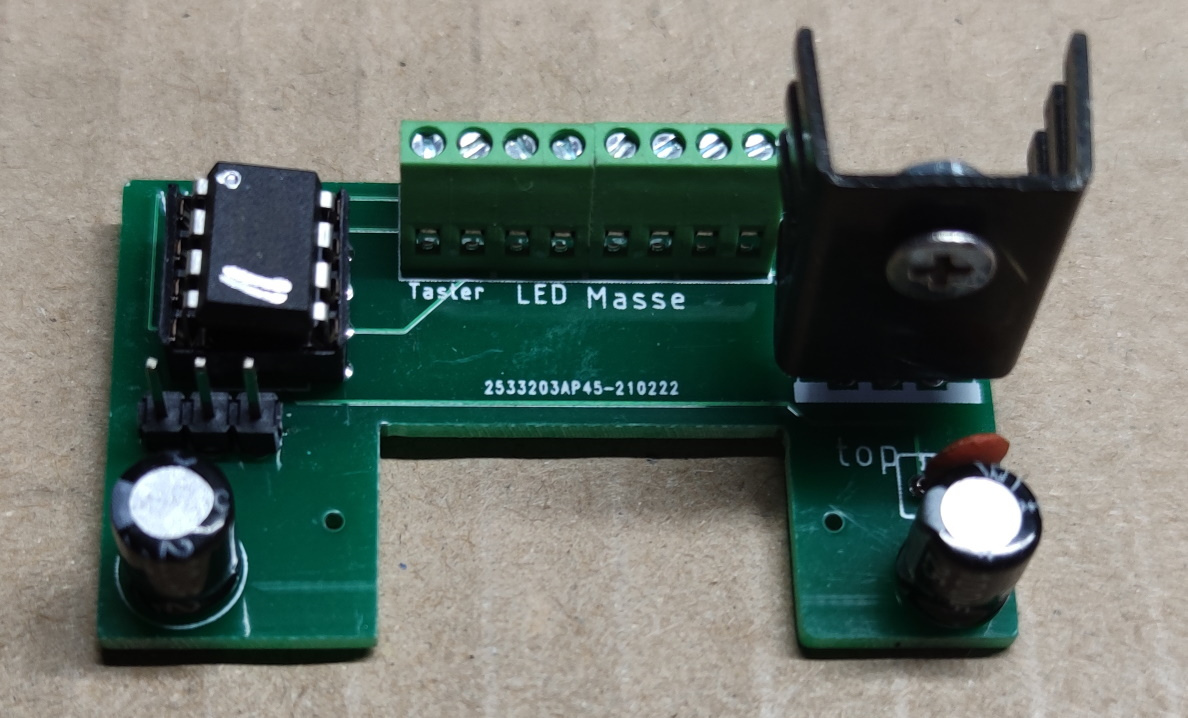

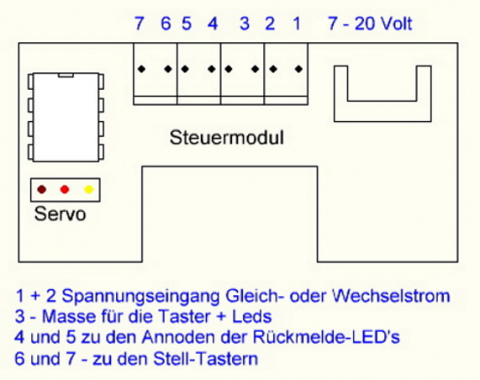

Es wird KEIN extra Decoder benötigt, da die Steuerung des Servos von einem Microprozessor übernommen wird und die gesamte Steuerung auf der Platine ist. Die Anschlüsse kann man dem Bild entnehmen. Die rechte Anschlussklemme ist für den Zubehöranschluss des Trafos gedacht. Die Eingangsspannung kann zwischen 7 bis 25 Volt Wechsel- oder Gleichstrom betragen. Links neben der Anschlussklemme befindet sich eine Anschlussklemme, welche zur Rückmeldung der Servostellung mittels Leds am Stellpult genutzt werden kann. Die Richtung, in die sich der Servo bewegt, wird beim Betätigen der Taster sofort angezeigt. Bei erneuter Inbetriebnahme der Anlage steuert das Modul den Servo immer in die Startstellung, welche die Mittelstellung ist. Die linke Anschlussklemme dient zur Aufnahme der Kabel für die Taster, womit der Servo gesteuert wird. Das Modul eignet sich besonders zum Betrieb auf analogen Anlagen, da keinerlei digitale Steuerungen, Decoder oder sonstiges benötigt werden.

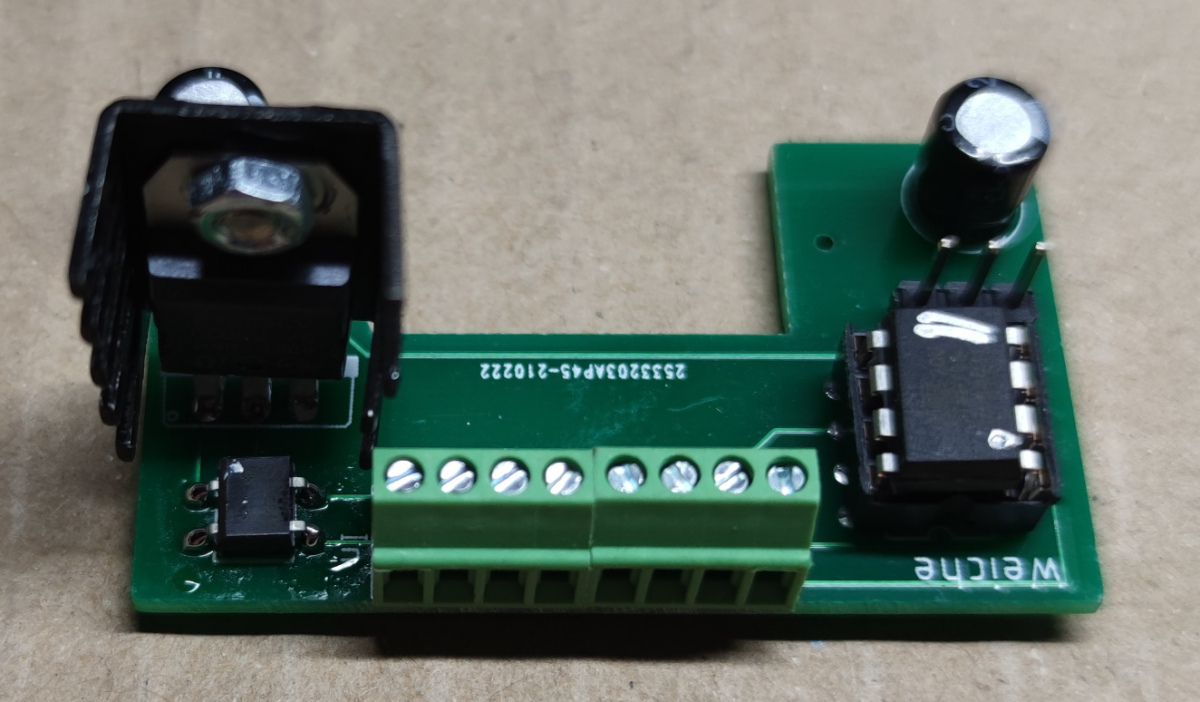

Näheres kann man den Fotos und dem Video entnehmen. Dieses Angebot beinhaltet nur das Steuermodul!!

Video zum Modul

Fragen bitte vor dem Kauf stellen.
