Hat man den Sound seiner Wünsche aufgespielt, so geht es mit dem Anschließen weiter.

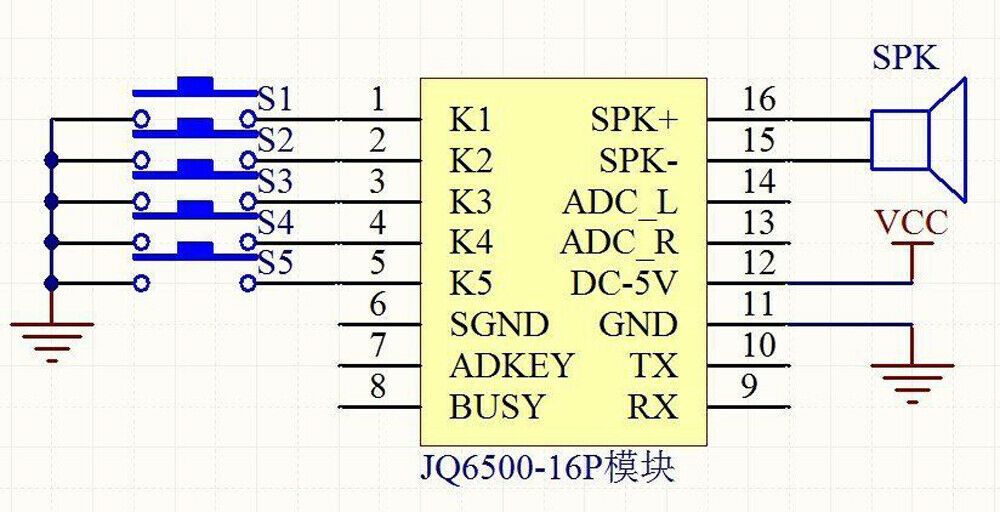

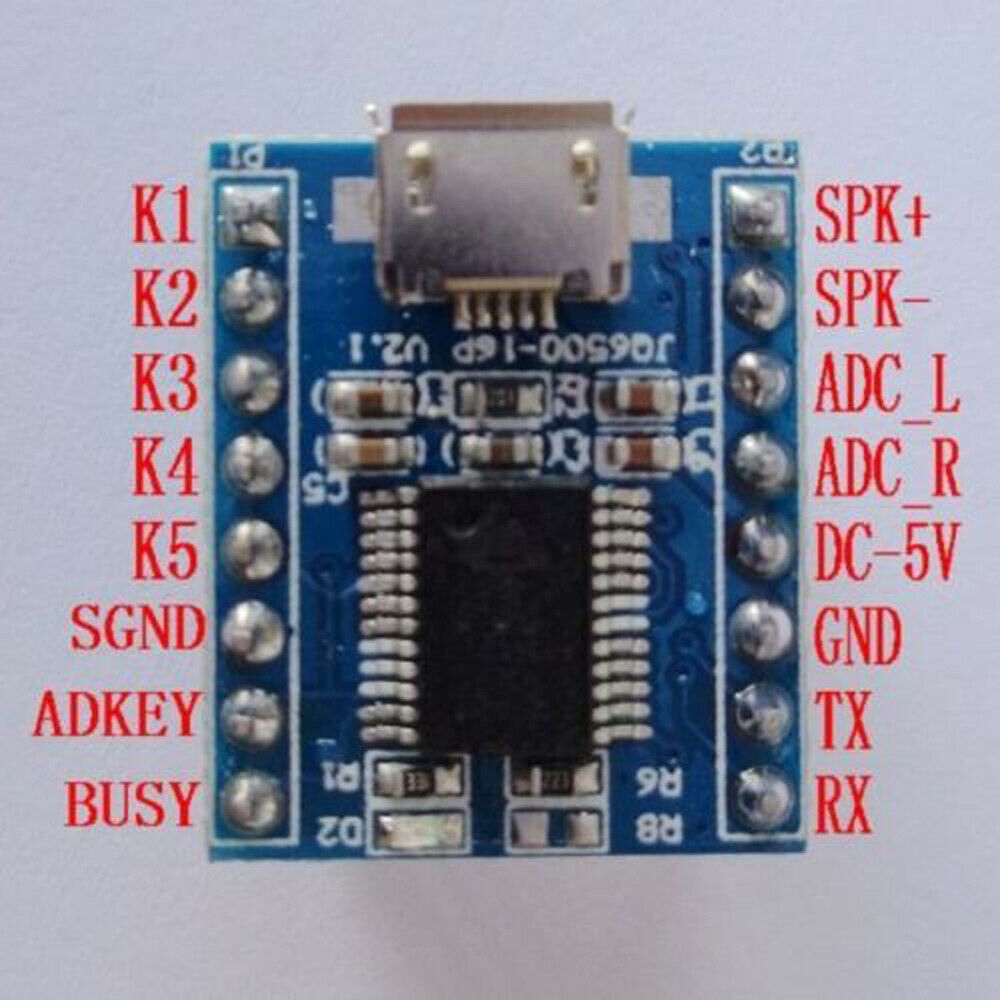

Hier die Pinbelegung des Moduls:

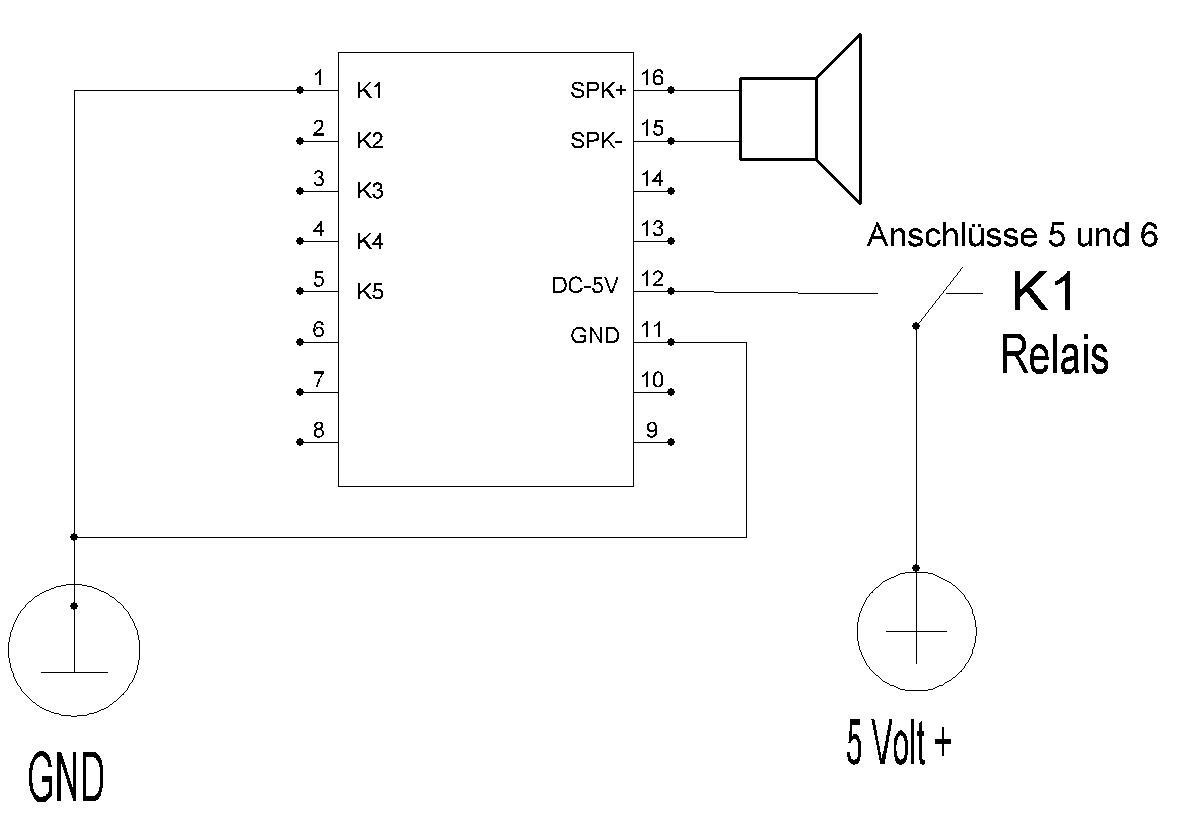

Der Anschlußplan, so wie ich das Modul verwendet habe, sieht dann folgendermaßen aus:
Zu den Anschlüssen im einzelnen:
Anschluß 1 geht an Masse (Minus)
Anschluß 11 geht an das Relais vom Schrankenmodul (Klemme 5)
Anschluß 12 geht an Plus 5 Volt (dazu später mehr)
Anschlüsse 15 und 16 gehen an den Lautsprecher.
Als Lautsprecher habe ich einen Handylautsprecher verwendet, welcher eine ausreichende Lautstärke hat.
